W830/1300C TURBOVAC MAG digital磁懸浮復合分子泵
TURBOVAC MAG W 830/1300 C W 1500 CTW 2000 C/CT W 2200 C W 2800/3200 (C/CT)典型應用- 半導體工業，諸如蝕刻、CVD、PVD和離子注入之類的所有主要半導體工藝- 進樣室，轉移室- 粒子加速器- 科研- 鍍膜系統技術特點- 主動定位五軸磁懸浮軸承系統- 軸承系統的數字監控- 噪聲和振動低- 任意方向安裝- 先進的轉子設計，實現高抽速和高前級耐壓- 智能電源控制系統- CT版集成溫度管理系統（TMS）- C版耐腐蝕客戶得益- 免...
立即咨詢
- 產品概述
- 產品特點
- 產品應用
- 供貨范圍
- 技術參數

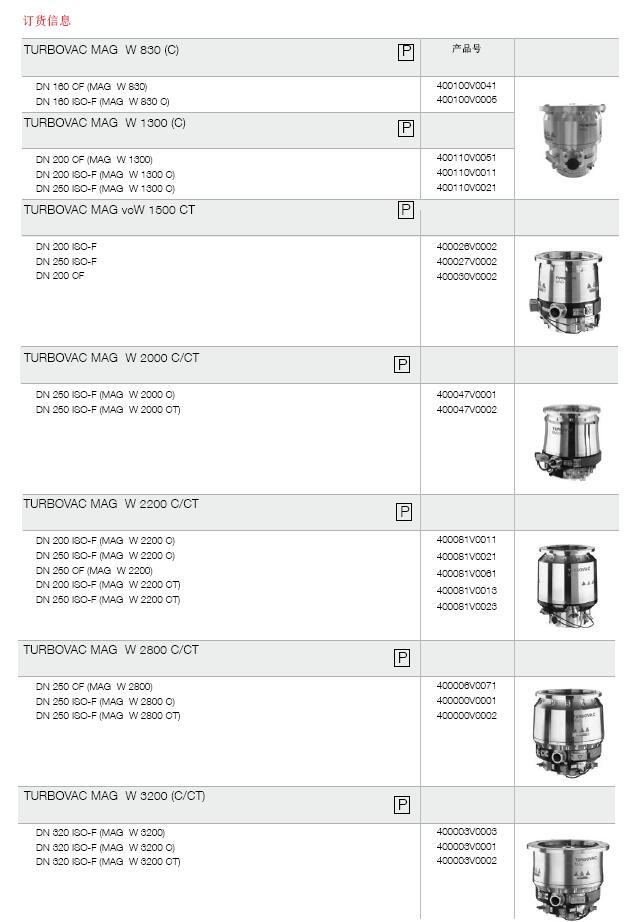

- 訂貨信息

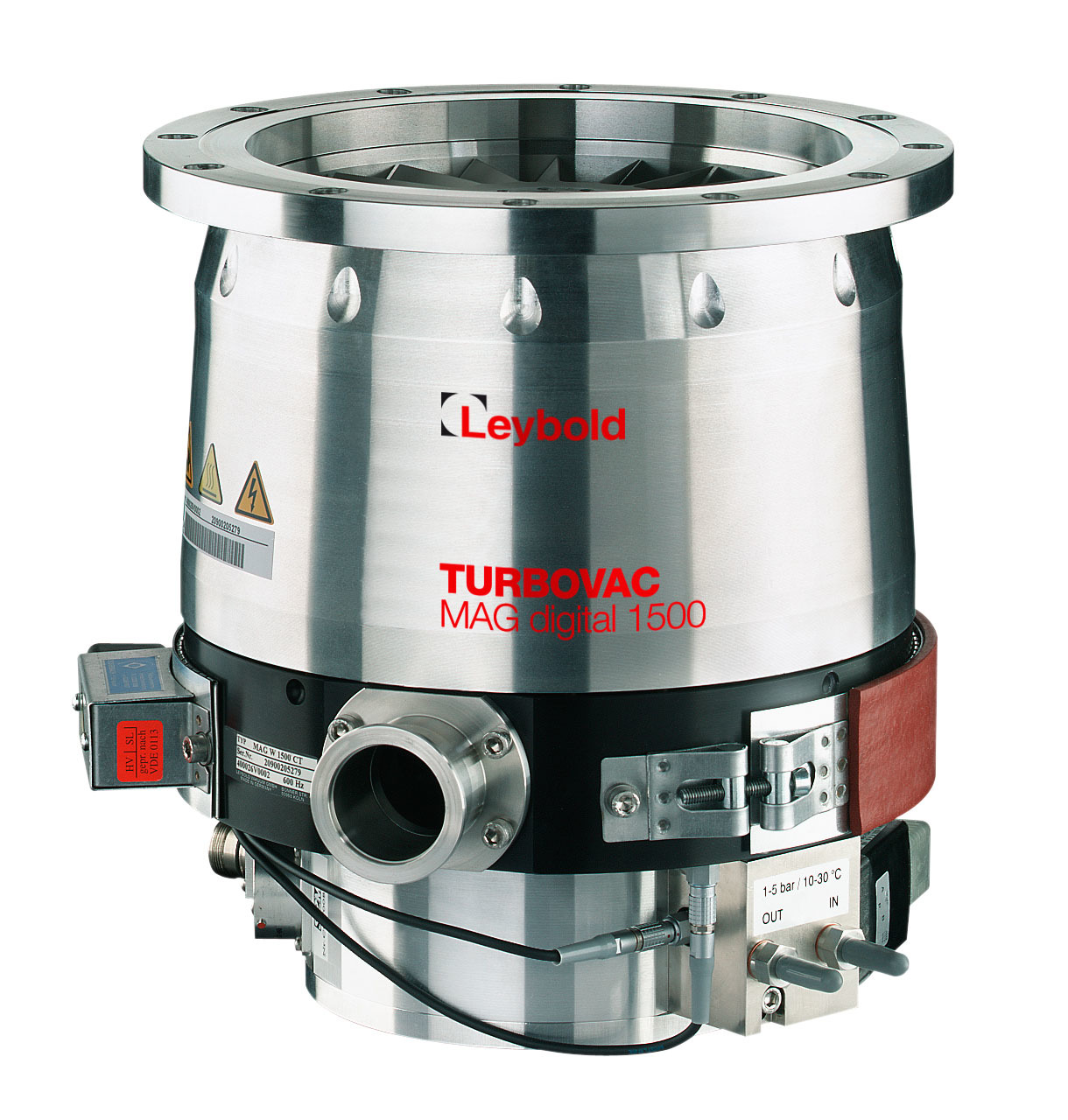

TURBOVAC MAG W 830/1300 C W 1500 CT

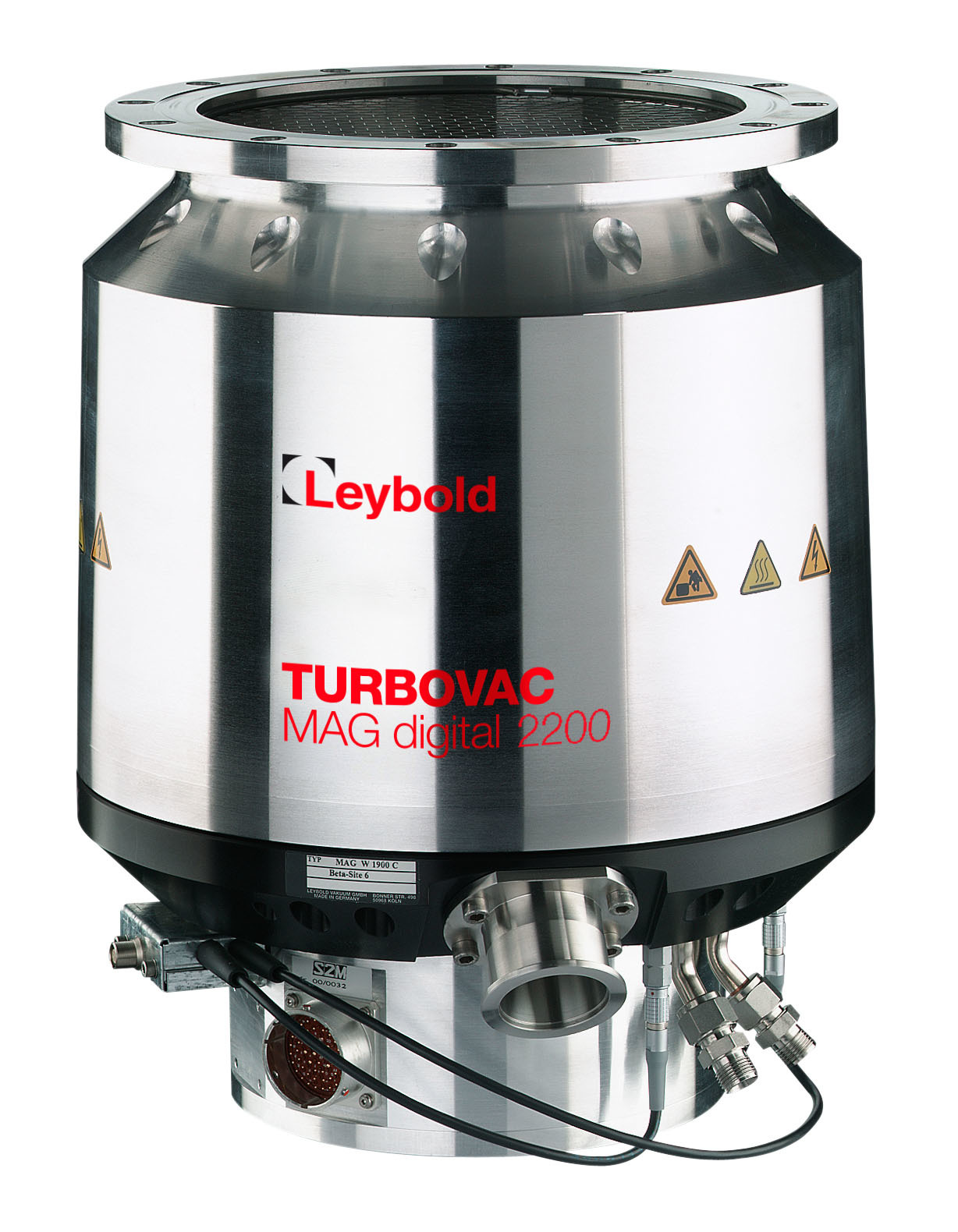

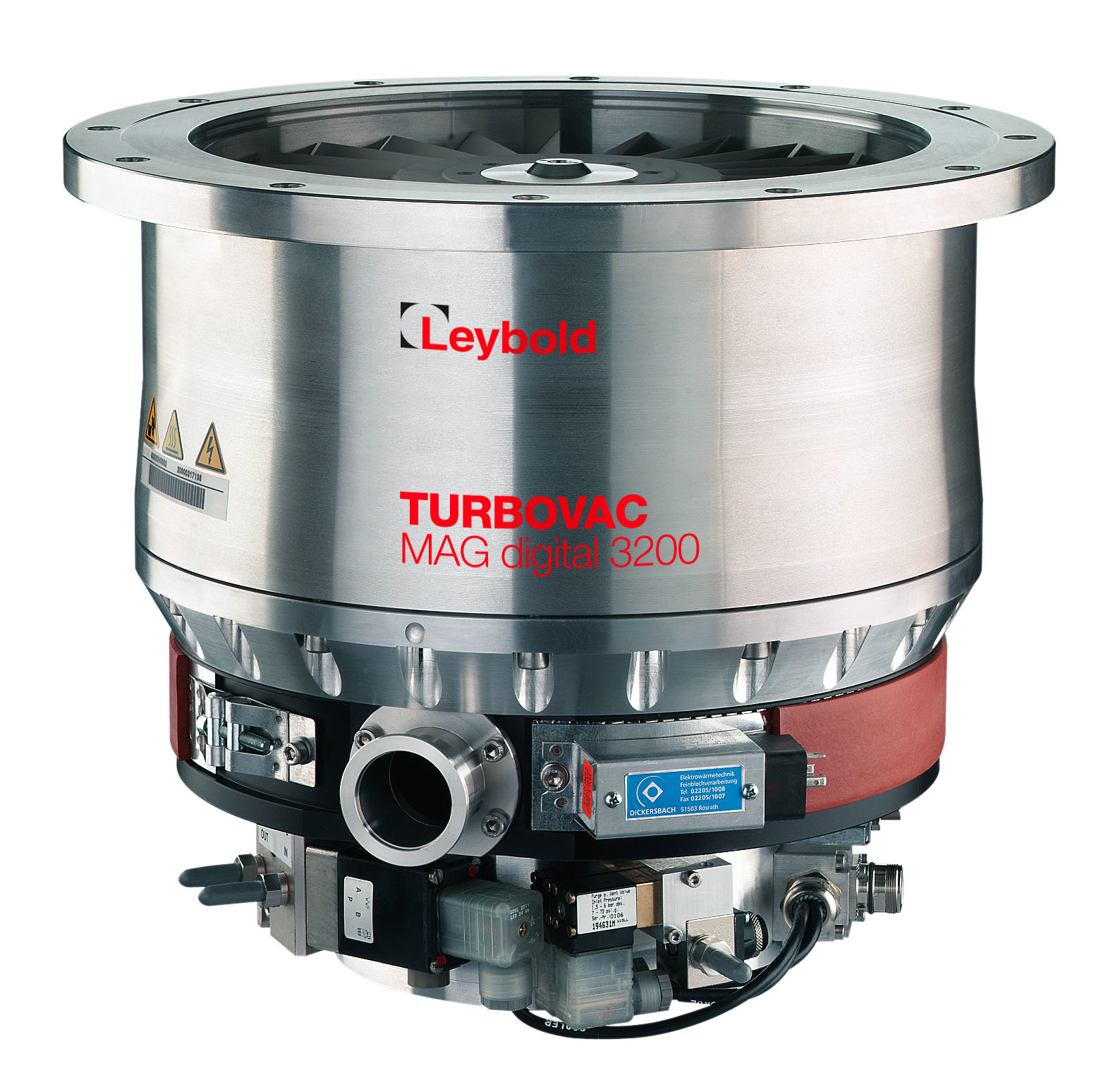

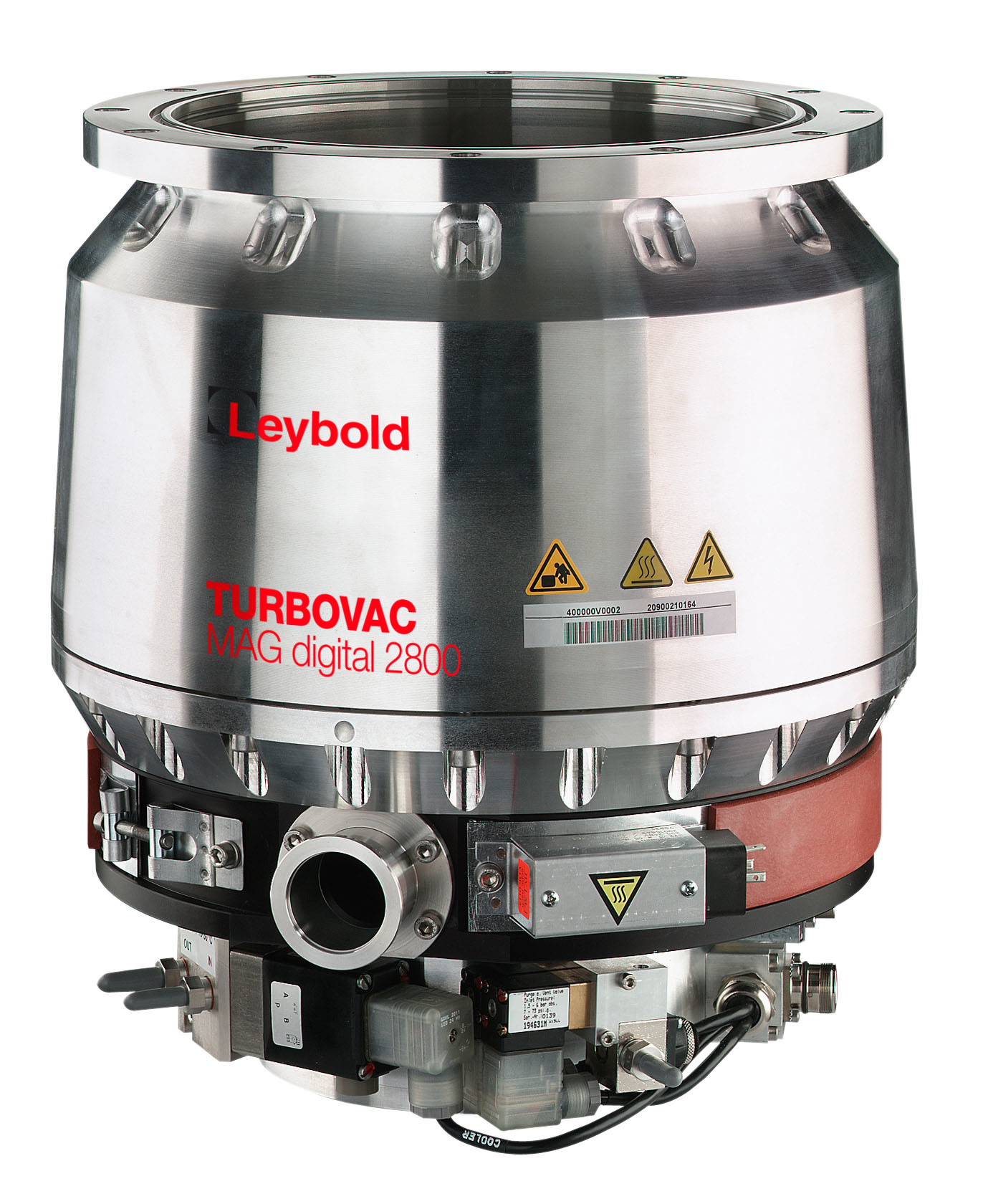

W 2000 C/CT W 2200 C W 2800/3200 (C/CT)
典型應用
- 半導體工業，諸如蝕刻、CVD、PVD和離子注入之類的所有主要半導體工藝
- 進樣室，轉移室
- 粒子加速器
- 科研
- 鍍膜系統
技術特點
- 主動定位五軸磁懸浮軸承系統
- 軸承系統的數字監控
- 噪聲和振動低
- 任意方向安裝
- 先進的轉子設計，實現高抽速和高前級耐壓
- 智能電源控制系統
- CT版集成溫度管理系統（TMS）
- C版耐腐蝕
客戶得益
- 免維護
- 所有工藝氣體都有高氣載量
- 極限低，抽速高
- 前級耐壓高
- 同類中重量較輕，尺寸較小
- 耐粉塵
- 溫控達 90 °C (194 °F)，避免沉積物
（CT版）
- 高耐腐蝕性-CT版
- 氣體吹掃系統
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術特點
- 主動定位五軸磁懸浮軸承系統
- 軸承系統的數字監控
- 噪聲和振動低
- 任意方向安裝
- 先進的轉子設計，實現高抽速和高前級耐壓
- 智能電源控制系統
- CT版集成溫度管理系統（TMS）
- C版耐腐蝕
客戶得益
- 免維護
- 所有工藝氣體都有高氣載量
- 極限低，抽速高
- 前級耐壓高
- 同類中重量輕，尺寸小
- 耐粉塵
- 溫控達 90 °C (194 °F)，避免沉積物
（CT版）
- 高耐腐蝕性-CT版
- 氣體吹掃系統
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
典型應用
- 半導體工業，諸如蝕刻、CVD、PVD和離子注入之類的所有主要半導體工藝
- 進樣室，轉移室
- 粒子加速器
- 科研
- 鍍膜系統
更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
技術參數 | TURBOVAC MAG | |||||||||
W 830 | W 830 C | W 1300 | W 1300 C | |||||||
進氣口法蘭 | DN | 160 CF | 160 ISO-F | 200 CF | 200 ISO-F | 250 ISO-F | ||||
抽速 | ||||||||||
氮氣 | I x s-1 | 900 | 700 | 1170 | 1100 | 1220 | ||||
氬氣 | I x s-1 | 750 | 650 | 1100 | 1050 | 1180 | ||||
氦氣 | I x s-1 | 900 | 500 | 1150 | 1100 | 1200 | ||||
氫氣 | I x s-1 | 740 | 350 | 920 | 920 | 1020 | ||||
轉速 | min-1 | 36 000 | 24 000 | 36 000 | 36 000 | 36 000 | ||||
壓縮比 | ||||||||||
氮氣 | 1 5 x 108 | > 5 x 107 | 1 5 x 108 | > 108 | > 108 | |||||
DIN 28 400的極限壓強 | ||||||||||
mbar | < 1 x 10-10 | < 10-8 | < 1 x 10-10 | < 10-8 | < 10-8 | |||||
(Torr) | (< 0 75 x 10-10) | (< 0 75 x 10-8) | (< 0 75 x 10-10) | (< 0 75 x 10-8) | (< 0 75 x 10-8) | |||||
前級耐壓，氮氣 | ||||||||||
對流冷卻 水冷卻 | mbar (Torr)mbar (Torr) | 0 2 (0 15) 2 0 (1 5) | – 2 0 (1 5) | 0 2 (0 15) 2 0 (1 5) | – 2 0 (1 5) | – 2 0 (1 5) | ||||
推薦的前級泵 | ||||||||||
旋片泵 | TRIVAC | TRIVAC | TRIVAC | TRIVAC | TRIVAC | |||||
或抽速達100 m3/h的干壓縮泵 | D 65 BCS | D 65 BCS | D 65 BCS | D 65 BCS | D 65 BCS | |||||
加速時間 | min | < 6 | < 4 | < 6 | < 6 | < 6 | ||||
前級管道法蘭 | DN | 40 ISO-KF | 40 ISO-KF | 40 ISO-KF | 40 ISO-KF | 40 ISO-KF | ||||
保護氣/破空端口 | DN | 10 ISO-KF/ 16 ISO-KF | 10 ISO-KF/ 16 ISO-KF | 10 ISO-KF/ 16 ISO-KF | 10 ISO-KF/ 16 ISO-KF | 10 ISO-KF/ 16 ISO-KF | ||||
水冷接口尺寸 | ||||||||||
(管子外徑) | mm (in ) | 1/4" | 1/4" | 1/4" | 6 | 6 | ||||
重量 | kg (lbs) | 35 (77 3) | 32 (70 6) | 35 (77 3) | 32 (70 6) | 32 (70 6) | ||||
