真空釬焊Vacuum brazing是一種金屬連接技術，在真空氣氛中，不用釬劑而進行釬焊的一種方法。包括ETP銅在內的部件在高溫真空環境中連
接在一起（10-5 torr或更高）。在釬焊過程中真空起到了助焊或清潔媒介的作用，有助于去除氧化物并促進釬焊。與大氣環境下焊接相比，真空釬焊后的材料更加清潔光亮。真空釬焊是高潔凈度及均勻加熱及冷卻或快速冷卻技術的結合,真空釬焊對于易氧化材料，例如用于航空航天工業領域的材料是非常理想的焊接方法。典型的真空釬焊工藝是在10-4 - 10-6 mbar 的高真空下進行的。
真空釬焊降低了釬焊區的氧分壓,可以去除焊接表面的氧化膜,保護焊件不被氧化。這樣在真空氣氛下能得到高強度、光亮致密的接頭。
P.S. 氬弧焊是在惰性氣體Ar的保護氣氛下進行釬焊。
過程:零件在真空容器中加熱、保溫、冷卻而形成焊接接頭。
真空釬焊Vacuum brazing優勢
1、適宜釬焊不銹鋼、高溫合金，尤其是含鎢、鈦量較高的耐熱合金，能獲得優質的焊接接頭。
2、加熱過程中零件處于真空氣氛中不會出現氧化、增碳、脫碳、污染變質等現象，且零件整體受熱，熱應力小，減少變形量。
3、低壓能排除金屬在釬焊溫度下釋放出來的揮發性雜質和氣體，基體金屬本身的性能也得到改善。
4、真空釬焊不用焊劑,不會出現氣孔、夾渣等現象。
5、可將零件熱處理與釬焊一起進行。
6、零件表面清潔光亮,易于檢查焊逢質量。
7、 可釬焊多道相近的焊逢,提高效率。
安博元真空系統

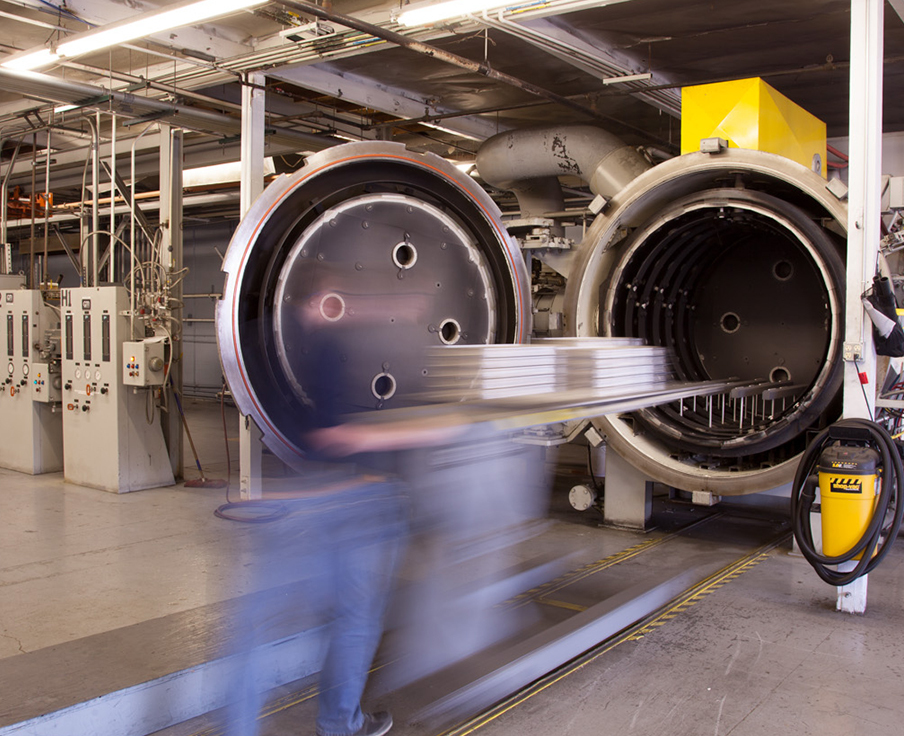

典型真空爐簡介
VFC-524-R (S) 伊普森 Ipson
Power: 270 kW, Voltage: 380V, 3~, 50Hz, 58V, 3~,50Hz
Temperature Range: 500 ~ 1,315 Degree C
Temperature accurate: +/_ 5 Degree C
Heating way: Electrical
Ultimate pressure: 4.6 x 10E –6 mbar
Working pressure: 1 x 10E –5 mbar
Leakage rate: 1.67 x 10 E –10 mbar / s x Volume
Efficient size: 910 x 610 x 610 mm
Capacity Max. 270 kg
Pressure adjust range auto.: 6 x 10 E –2 ~ 1 x 10 E –3 mbar
Cooling air: Argon and Oxygen
Cooling water: 2.5 M3 /h~ 8 M3/h
Pumping speed: FV: 500 M3/h RV
HV: 424 M3/h DIP
安博元泵組建議 因為真空釬焊冷爐真空度要求達到10E-6mbar, 工作空度要求10E-5 mbar,所以用萊寶油擴散泵是合適的。前級泵為萊寶旋片真空泵,為減少粗抽時間設置一臺萊寶羅茨泵是必要的。更多信息請聯系萊寶官方授權：安博元科技 0510-8510-0806 info@anboyuan.com
